產品名稱: 豐興齒輪泵：更換TCP2泵管法蘭和安裝螺絲的介紹
產品型號: TCP5-F80-MR1-A
產品展商: 日本豐興TOYOOKI
產品文檔: 無相關文檔
簡單介紹
豐興齒輪泵：更換TCP2泵管法蘭和安裝螺絲的介紹
● 請?jiān)?0 ～ 60 ℃的環境溫度下使用。
● 請使用 R ＆ O 型、耐磨損型工作油。
● 請?jiān)谖攵嗽O(shè)置 100 ～ 150 網眼 （100 ～ 150 μ m）的吸濾器 （濾網）。
● 請將吸入壓力設置在 -0.03MPa ～ +0.03MPa 范圍之內。
● 由原動機直接驅動泵。如果您需要使用其它驅動方法，敬請垂詢。
● 為避免因工作油雜質而造成故障，延長泵的使用壽命，**在油罐回路中安裝10 ～ 20 μ m 的管路過濾器。
● 可通過安裝腳座，將法蘭式改為腳座式。
豐興齒輪泵：更換TCP2泵管法蘭和安裝螺絲的介紹
豐興齒輪泵：更換TCP2泵管法蘭和安裝螺絲的介紹
的詳細介紹
豐興齒輪泵：更換TCP2泵管法蘭和安裝螺絲的介紹
特點
1. 脈動小，低頻率低噪音。
2. 部件數量少，小型化。另外，主體使用特殊的鋁合金材料，故重量輕。
3. 結構簡單，軸承采用滑動軸承 （平面金屬），故壽命長。
4. *壓、*效率。
● 請?jiān)?0 ～ 60 ℃的環境溫度下使用。
● 請使用 R ＆ O 型、耐磨損型工作油。
● 請?jiān)谖攵嗽O(shè)置 100 ～ 150 網眼 （100 ～ 150 μ m）的吸濾器 （濾網）。
● 請將吸入壓力設置在 -0.03MPa ～ +0.03MPa 范圍之內。
● 由原動機直接驅動泵。如果您需要使用其它驅動方法，敬請垂詢。
● 為避免因工作油雜質而造成故障，延長泵的使用壽命，**在油罐回路中安裝10 ～ 20 μ m 的管路過濾器。
● 可通過安裝腳座，將法蘭式改為腳座式。
豐興齒輪泵常見型號：
TCP2-F6.3-MR1-A TCP2-F8-MR1-A TCP2-F10-MR1-A
TCP3-F12.5-MR1-A TCP3-F16-MR1-A TCP3-F20-MR1-A
TCP3-F25-MR1-A TCP4-F31.5-MR1-A TCP4-F40-MR1-A
TCP4-F50-MR1-A TCP5-F63-MR1-A
TCP5-F100-MR1-A TCP5-F125-MR1-A TCP22-F5-8-MR1-A
|

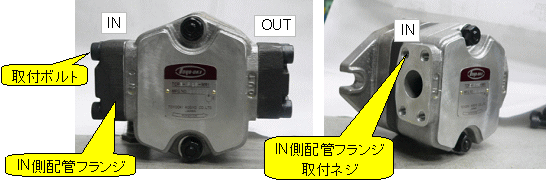

1.主旨
|
TCP2シリーズポンプのカバーのIN側配管フランジ取付ネジの安全化のためネジ深さの変更を致します。
|
|
2.變更內容
|
TCP2
|
|
|
|
|
通過更換安裝 IN 配管法蘭螺絲變成下表所示內容
|
|
變更內容
|
現行
|
變更
|
備注
|
|
安裝螺絲的深度
|
螺絲：M10 齒距 1.5
深度：20
|
螺絲：M10 齒距 1.5
深度：16
|
―
|
|
IN 側配管法蘭
|
FTCP-06PT
|
FHPP-06PT
|
配管法蘭、安裝螺栓不包含在泵本體中（需另購）
|
|
FTCP-06WE
|
FHPP-06WE
|
|
安裝螺栓
|
TA-B2-10×40
|
TA-B2-10×35
|
|
3.對象機器種類
|
|
|
1)內接式齒輪泵
|
|
|
|
TCP2--M1-A
|
|
|
|
TCP2--M1-A-
|
|
|
2)內接式齒輪泵（雙聯泵）
|
|
|
|
TCP24-?-M1-A- 的 TCP2 端
|
|
|
|
TCP25-?-M1-A- 的 TCP2 端
|
|
|
3)內接式齒輪泵（2 級泵）
|
|
|
|
TCP2T--H1-A
|
